电磁兼容实验室常用同轴连接器的使用频率和功率

摘要：介绍了电磁兼容实验室常用的同轴连接器（接头及电缆）以及连接器使用的最高使用频率和最大承受功率，包括BNC连接器、N型连接器、SMA连接器、3.5mm连接器、2.92mm/K连接器、7/16连接器。

BNC连接器是一种卡口式射频同轴连接器，具有连接迅速、接触可靠等特点，一般最高使用频率4GHz，最大承受功率70W（最高频率处）；电磁兼容实验室在低频段大量采用BNC电缆，尤其是需要频繁连接和拆卸电缆的场景，例如在CE102的测试中需要在LISN的不同监测端口之间频繁更换，应优先采用BNC电缆。

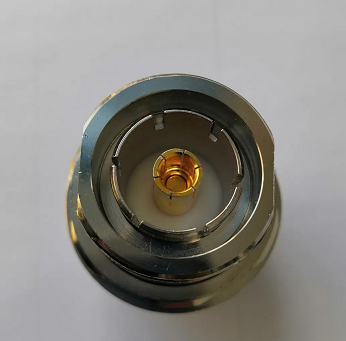

图1  BNC连接器

N型连接器是一种螺纹连接的中功率连接器，它具有可靠性高，抗振性强、机械和电气性能优良等特点；普通N型连接器一般最高使用频率11GHz，最大承受功率150W（最高频率处）；精密N型连接器一般最高使用频率18GHz，最大承受功率250W（最高频率处）；

图2  N型连接器

SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器，寿命长，性能优越、可靠性高；SMA连接器一般最高使用频率18GHz，最大承受功率70W（最高频率处）；SMA连接器受限于其结构设计，使用寿命仅有几百次，适用于连接不频繁的场合；

图3  SMA连接器

3.5mm连接器尺寸和规格上与SMA一致，不同的是在接头中使用了空气介质，工作频率到34GHz。3.5mm连接器物理接口相对SMA更坚固耐用，可实现数千次重复连接。因其外导体内径为3.5mm，从而被命名为3.5mm连接器。3.5mm连接器一般最高使用频率34GHz，最大承受功率45W（最高频率处）；

图4  3.5mm连接器

2.92mm连接器同时命名为K（工作频率覆盖微波波段的K波段），因其外导体内径为2.92mm，被称为2.92mm连接器；2.92mm/K连接器一般最高使用频率40GHz，最大承受功率20W（最高频率处）；

图5  2.92mm连接器

7/16连接器是一种较大型螺纹连接的连接器，具有坚固稳定、低损耗、工作电压高等特点，7/16连接器最高一般使用频率7.5GHz，最大承受功率820W（最高频率处）。

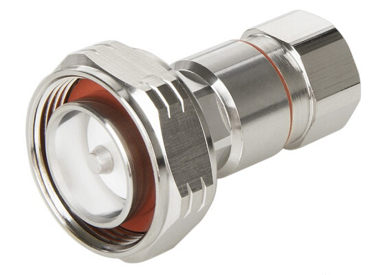

图6  7/16连接器
